Fahrzeugsounddecoder SD18A für SX1, SX2, DCC und MM

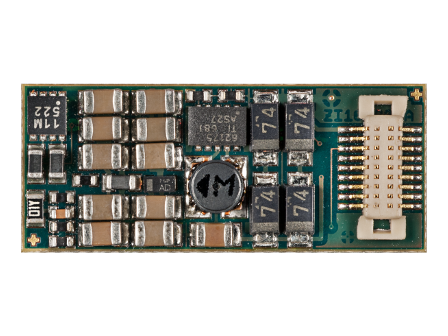

Doehler & Haass SD18A - Fahrzeugsounddecoder 1,0 A mit Next18-Schnittstelle

Falls Sie ein Sound-Projekt aufgespielt haben möchten, gewünschtes Sound-Projekt bitte per Mail an sales@modellbau-technik.ch

Produkteigenschaften und Funktionen


• Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder nach NMRA-Norm (DCC)
• Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
• Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
• SelecTRIX 1 31 Fahrstufen, 100 Adressen
• SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
• DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
• Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
• Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
• Intern 127 Fahrstufen
• Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
• Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
• Licht- und Funktionsausgänge dimmbar und analog aktivierbar
• Rangiergang
• Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
• Alle Funktionsausgänge frei programmierbar
• Temperaturschutz
• Originale fahrzeugspezifische Dampf-, Diesel- und E-Lok-Soundprojekte (keine „Standardsounds“)
• Realistisches Dampffahrgeräusch mit radsynchronen und überlappenden Auspuffschlägen, fahrstufenabhängiger Tonhöhe und unabhängigem Siedegeräusch
• Realistisches dieselhydraulisches Fahrgeräusch mit fahrstufenabhängiger Tonhöhe, variabler Leerlaufdrehzahl und unabhängigen Beschleunigungsstufen, Turbolader und dynamischer Bremse
• Realistisches dieselmechanisches Fahrgeräusch mit mehreren Gängen, Leerlauf, mehreren Fahr- und Beschleunigungsstufen und möglichem Schaltgeräusch
• Realistisches elektrisches Fahrgeräusch mit Fahrmotor und Fahrmotorlüfter sowie Aufrüstgeräusche (Stromabnehmer, Hauptschalter usw.), Schaltwerksgeräusch und dynamischer Bremse
• Glocke, Horn, Pfeife, Türen schließen usw. (je nach Soundprojekt) jederzeit separat auslösbar
• Alle Soundabläufe frei konfigurierbar („Function Mapping“) und zufällig auslösbar
• Lautsprecheranschluss gegen Kurzschluss und Überlast geschützt
• Geringe Wärmeentwicklung durch Einsatz modernster Technologien
• Resetfunktion für DCC und SX2
• Updatefähigkeit des Decoders
• Ladefähigkeit der Soundprojekte über SUSI-Schnittstelle mittels Programmer


  Der Fahrzeugsounddecoder SD18A unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).

  Der Fahrzeugsounddecoder SD18A unterstützt keine SX1-Programmierung. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.

  Betriebsart SX1, SX2, DCC, MM, DC-analog
  Maße [mm] 21,6 * 9,2 * 3,2
  Gesamtbelastbarkeit 1,0 A
  Max. Motorstrom 1,0 A
  Max. Fahrspannung 30 V
  LV, LR (dimmbar) je 150 mA
  AUX1, AUX2 (dimmbar) je 300 mA
  AUX3, AUX4 unverstärkt
  AUX5, AUX6 unverstärkt
  mit SUSI-Schnittstelle (wenn AUX3/AUX4 deaktiviert)
  Abtastrate 22 kHz
  Auflösung 16 Bits
  Unabhängige Soundkanäle 8
  Speichergröße 128 Megabits
  Speicherdauer bis zu 760 s
  Max. Ausgangsleistung 2,6/1,6 W (4/8 Ohm)
